La MEILLEURE Configuration PC pour ArchiCAD (Guide)

🧾 Sommaire

Les meilleures configurations PC pour ArchiCAD
Choisir les bons composants pour ArchiCAD
Comment ArchiCAD est utilisé
Importation de modèles et de bibliothèques et utilisation d’add-ons

ArchiCAD est un logiciel de CAO pour la modélisation des informations du bâtiment (BIM) développé par Graphisoft et utilisé par des étudiants et des professionnels du monde entier pour la conception et l’ingénierie architecturales, ainsi que pour la modélisation architecturale en 3D.

Jusqu’à présent, il a connu plus de 30 versions, chacune étant plus polyvalente, plus facile à utiliser et plus rapide que la précédente, et chacune d’entre elles étant plus avide de matériel plus rapide.

Dans cet article, nous allons passer en revue les cas d’utilisation les plus courants d’ArchiCAD et leurs exigences matérielles sous-jacentes.

À la fin de cet article, vous devriez savoir exactement de quel type d’ordinateur ou de composants matériels spécifiques vous avez besoin pour votre travail dans ArchiCAD.

A voir: Quel ordinateur portable choisir pour Architecte ? (Guide)

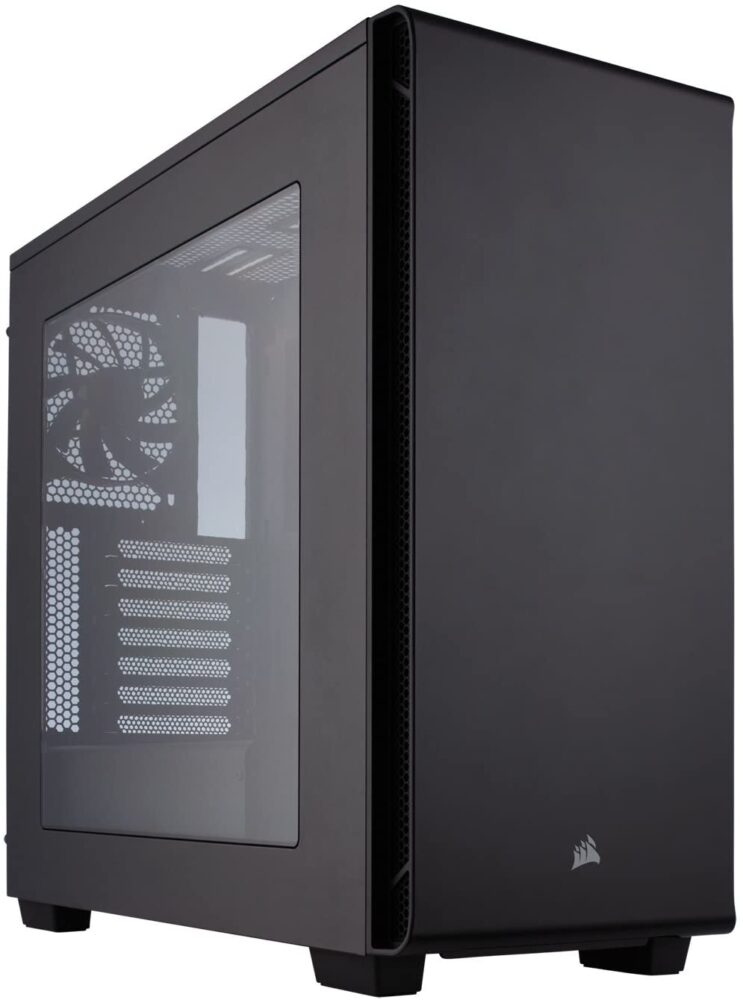

Les meilleures configurations PC pour ArchiCAD

Montez votre propre ordinateur !

Ce site s’adresse aux passionnés de construction de PC, ce qui signifie que nous aimons beaucoup la partie où nous devons assembler nos configurations de travail. C’est amusant, incroyablement facile et c’est un excellent moyen d’économiser de l’argent.

Si vous ne savez pas par où commencer, ne vous inquiétez pas, il existe des tonnes de guides en ligne. Voici un tutoriel vidéo que vous pourrez suivre pour monter votre pc :

Choisir les bons composants pour ArchiCAD

Processeur

ArchiCAD n’a jamais été refactorisé pour être entièrement multithread, apparemment parce que la tâche de réécrire le code entier est immense et que les développeurs ont décidé d’améliorer pas à pas la fonctionnalité multithread là où cela compte le plus.

En tenant compte de cela, il ne faut pas s’attendre à améliorer considérablement les performances d’ArchiCAD en choisissant le processeur avec le plus de cœurs/threads possibles.

Comme c’est le cas pour de nombreuses autres applications 3D, de nombreuses tâches ne peuvent pas être parallélisées car elles doivent être exécutées dans des chaînes hiérarchiques. Cela signifie que vous obtiendrez généralement des performances bien plus élevées, en particulier dans les tâches actives, sur des processeurs ayant un core-clock assez élevé.

Cependant, plus la refonte du multithreading progresse, plus les processeurs à nombre de cœurs élevé sont susceptibles d’améliorer les performances.

Étant donné que tous les processeurs modernes ont au moins deux cœurs et que l’on ne constate pas d’augmentation linéaire de la vitesse avec l’ajout de cœurs, on peut affirmer sans risque de se tromper qu’il est préférable de se concentrer sur les processeurs à fréquence d’horloge élevée plutôt que sur les processeurs à nombre de cœurs élevé.

Voici nos recommandations en matière de processeurs pour ArchiCAD :

Haut de gamme : AMD Ryzen 5950X, 5900X, 5800X et Intel i9 10900k
Milieu de gamme : AMD Ryzen 5600X, 3900X et Intel i7 10700k
Entrée de gamme : AMD Ryzen 5 3600, Intel 10600k

Carte graphique

Les recommandations officielles de Graphisoft en matière de carte graphique sont assez larges, offrant un aperçu de la liste des cartes graphiques classées par images par seconde dans deux résolutions (1920 x 1080 et 3840 x 2160), et testées sur trois complexités de projet classées par le nombre de polygones.

Cela semble être un classement assez juste.

Encore une fois, la majorité des cartes graphiques comparées sont des Quadro de Nvidia et des FirePro/Radeon Pros d’AMD qui ont un rapport performance/prix assez mauvais par rapport aux cartes graphiques plus courantes.

Les cartes graphiques pour jeux sont conçues pour la vitesse, pas pour la précision ; les GPU professionnels sont conçus pour la précision, pas pour la vitesse.

Les jeux ont tendance à simplifier les environnements et les personnages pour optimiser les performances en temps réel, tandis que l’ingénierie CAO et BIM vise à obtenir le plus de détails et de précision possible, même si cela implique des ralentissements.

Les puces optimisées et les pilotes plus fiables ou plus stables ont leur utilité, mais le fait est que la plupart des utilisateurs d’ArchiCAD continueront à utiliser des cartes graphiques axées sur les jeux en raison de leur valeur supérieure.

Heureusement, il n’y a pas lieu de s’inquiéter, car la différence est à peine perceptible.

Par exemple, la Nvidia GeForce RTX 3080 a amélioré les performances des applications dans les logiciels de conception, ce qui signifie qu’elles ont une meilleure accélération Cuda et OpenGL et qu’elles surpassent même les modèles Quadro actuels dans de nombreux tests.

Ce que nous savons, c’est que depuis l’aube du développement d’ArchiCAD, ses créateurs ont basé le logiciel sur l’API OpenGL.

La dernière édition d’ArchiCAD utilise OpenGL 3.3 et c’est l’une des principales vérifications nécessaires : quelles sont les performances de votre carte graphique en matière d’OpenGL ?

Les développeurs ayant constaté que les utilisateurs utilisant Open GL 3.2 ou une version antérieure avaient des problèmes de performance, la nouvelle version de l’application est très stricte en ce qui concerne la conformité à OpenGL 3.3.

La version OpenGL 3.3 date de 2010 et toutes les cartes graphiques modernes la prennent en charge.

Voici nos recommandations de cartes graphiques pour ArchiCAD :

Choix de performance : Nvidia RTX 3080 et RTX 3070
Recommandation prix/performance : Nvidia RTX 2070 SUPER et 2060 SUPER
Choix économique : Nvidia GTX 1660TI

Mémoire vive (RAM)

Même les versions les plus récentes d’ArchiCAD fonctionnent avec 8 Go de RAM, mais dès que le projet devient plus complexe, l’application perd de son agilité et commence à traîner. Le strict minimum pour les professionnels devrait être de 16 Go de RAM stable et à vitesse moyenne.

ArchiCAD a tendance planter dès qu’il n’a plus de mémoire virtuelle, et prévoir de travailler avec de grands modèles en 3D implique directement l’utilisation de plus de mémoire physique et de plus de données dans le fichier Page (stocké sur le disque dur).

Trop de pagination se traduit par des ralentissements accrus. Plus de RAM signifie moins de risques que cela se produise.

Carte mère

La carte mère devrait être le dernier composant intérieur majeur à choisir, après que tous les autres composants aient été sélectionnés.

Une fois que la décision sur le processeur est prise, le socket réduira les choix, mais il restera la question du nombre de slots PCIe, de prises USB, du nombre de slots M.2, des connecteurs de stockage et des slots de RAM ainsi que de la taille globale de la RAM supportée.

Bien sûr, la taille compte également, mais à moins que vous ne construisiez un PC à petit facteur de forme, une carte mère de taille ATX devrait convenir.

Comme il existe des cartes mères avec les mêmes sockets mais des chipsets différents, il est sage d’opter pour des cartes mères de dernière génération afin de pouvoir mettre à niveau les processeurs plus récents.

Voici nos recommandations de cartes mères pour un PC ArchiCAD:

Socket AM4 : Gigabyte X570 Aorus Elite ou MSI Tomahawk B550
Socket sTRX4 : ASRock TRX40 Creator
Socket LGA-1151 v2 : Asus Prime Z390-A II

Espace de stockage

Comme indiqué précédemment, les utilisateurs d’ArchiCAD auront besoin d’une grande quantité de stockage rapide, tant pour les fichiers de projet que pour les fichiers pages.

Pour le disque système, nous recommandons d’utiliser un SSD d’une capacité d’au moins 500 Go.

Si le budget est limité, un disque dur HDD est une option, mais il a tendance à devenir rapidement un goulot d’étranglement pour les projets plus complexes.

Si vous disposez d’un peu d’argent supplémentaire, envisagez d’acheter un SSD NVMe, car ils sont plusieurs fois plus rapides que les SSD SATA ordinaires.

Recommandations d’espaces de stockage:

Pour les fichiers de projet : Samsung 970 EVO Plus ou 970 Pro (SSD NVMe M.2)
Pour les systèmes d’exploitation / logiciels : Samsung 860 EVO ou Pro (SSD SATA)
Pour la sauvegarde / l’archivage des projets : Disques durs Seagate Barracuda ou Western Digital Blue

Comment ArchiCAD est utilisé

Aussi complet soit-il, l’ensemble des fonctionnalités d’ArchiCAD est rarement utilisé dans toute son ampleur. Pourtant, il couvre la conception architecturale en 2D, la conception en 3D, la conception de détails et dispose d’un moteur de rendu interne.

Certains professionnels l’utilisent uniquement comme outil de conception architecturale en mettant l’accent sur les aspects techniques du produit final, tandis que d’autres l’utilisent comme outil pour donner à leurs bâtiments une représentation 3D précise mais visuellement étonnante.

Certains utilisent les deux extrémités du spectre des fonctionnalités, mais la plupart évitent complètement de l’utiliser comme logiciel de rendu. La vérité est qu’ArchiCAD ne pourra jamais suivre le rythme des autres logiciels de rendu et de post-production spécialisés dans ces domaines.

Ainsi, de nombreuses stations de travail conçues pour les charges de travail d’ArchiCAD devraient également être capables d’exécuter certains logiciels de rendu supplémentaires comme Cinema 4D, Lumion, Artlantis, Maxwell Render, V-Ray, Redshift ou Octane Render.

Après tout, en associant les solides capacités techniques d’ArchiCAD à des outils de rendu spécialisés, vous obtiendrez un résultat final de bien meilleure qualité qu’en utilisant un seul logiciel pour l’ensemble du processus.

Avant de construire un PC uniquement pour ArchiCAD, réfléchissez aux autres logiciels et outils que vous utiliserez parallèlement à vos outils principaux.

Importation de modèles et de bibliothèques et utilisation d’add-ons

Étant donné qu’ArchiCAD est une plate-forme offrant un choix limité de matériaux, d’éléments de bibliothèque 3D et d’alternatives concernant les éléments de construction (par exemple, les escaliers), il existe de nombreuses améliorations, souvent fournies par des tiers.

La modification d’ArchiCAD est une aide substantielle pour tous les professionnels qui cherchent à rendre leur travail plus efficace et devrait être prise en compte lors de l’estimation de l’utilisation optimale et donc de la configuration matérielle optimale.

3DStudio in

Pour compenser cela, les développeurs d’ArchiCAD ont introduit un goodie spécifique pour l’importation de modèles 3Ds Max, nommé « 3DStudio in ».

En plus de travailler avec une fiabilité à toute épreuve, la conversion d’un trop grand nombre de modèles externes ralentit souvent l’application, ce qui ajoute du stress aux cartes graphiques et nécessite davantage de mémoire vive.

Et pourtant, travailler avec ArchiCAD nécessitera à un moment donné d’importer et de convertir des fichiers 3ds Max.

Live Sync

Live Sync est une fonctionnalité récente d’ArchiCAD permettant de travailler en temps réel dans Lumion.

En un mot, il est possible de travailler dans les deux applications en même temps et d’avoir des mises à jour en temps réel.

Étant donné qu’ArchiCAD n’est pas une application de rendu et qu’elle n’offre pas la meilleure vitesse et qualité, la synchronisation en direct permet de modifier le modèle sans effort.

C’est un véritable gain de temps.

Bien sûr, vous devrez vous assurer que les exigences de Lumion sont respectées pour utiliser cette fonctionnalité.

La configuration requise pour Lumion va de 6 Go de VRAM à 11 Go de VRAM pour une utilisation haut de gamme, ainsi que de 16 Go de System-RAM à 64 Go de System– RAM respectivement pour une utilisation haut de gamme.

La carte graphique doit être compatible avec DirectX (ce que tous les GPU modernes sont), et les GPU non-Quadro sont recommandés par rapport aux GPU pro, ce qui est logique, car Lumion ressemble plus qu’autre chose à un moteur de jeu.

Pour les « scènes très complexes », selon les tests officiels des développeurs, des cartes graphiques comme la GTX 1060 pourraient en fait suffire et les Radeon RX 5600 et GTX 1660 Ti feraient l’affaire.

Rhino

Rhino – Grasshopper ArchiCAD Toolset est une autre option de synchronisation intéressante, libérant tous les avantages de Rhino pour aider la conception architecturale paramétrique assez limitée du logiciel BIM.

La pression exercée sur votre matériel est similaire à celle de la synchronisation en direct avec Lumion, car le Toolset exige un matériel plus solide, plus fiable et plus robuste pour des performances optimales.

La bonne nouvelle est que Rhino utilise la même API qu’ArchiCAD : OpenGL, donc l’achat d’une carte graphique moderne avec au moins OpenGL 4.1 et un minimum de 4 Go de VRAM est un pas dans la bonne direction pour les scènes peu complexes.
